OC200/300Tech WF6 OC-Mini Schub5

Metallspritzanlage

OC200/300Tech – WF6 – OC-Mini/Schub5

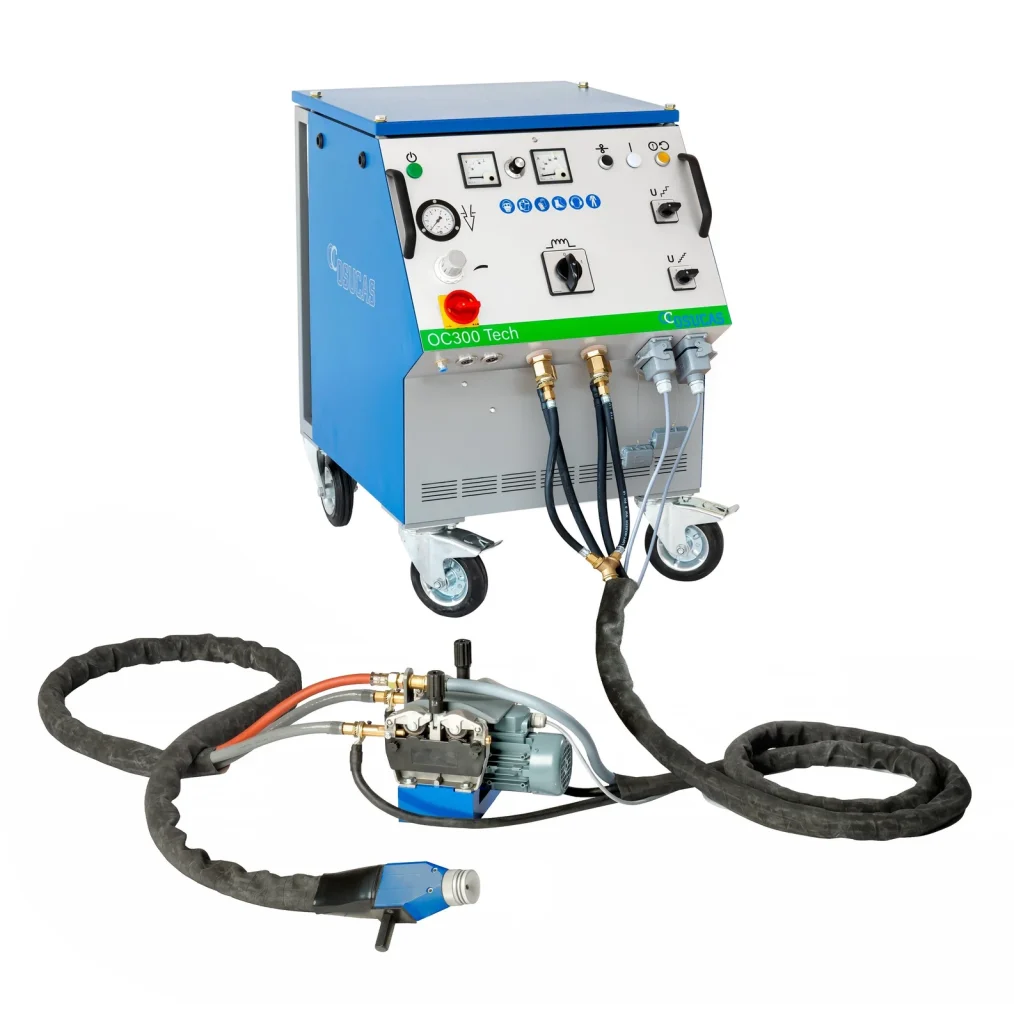

Wahlweise in 200 A oder 300 A Ausführung: automatische Lichtbogen-Metallspritzanlage mit Drahtvorschub WF6 und Support-Spritzapparat OC-Mini/Schub5 für technische Beschichtungen im industriellen Dauereinsatz.

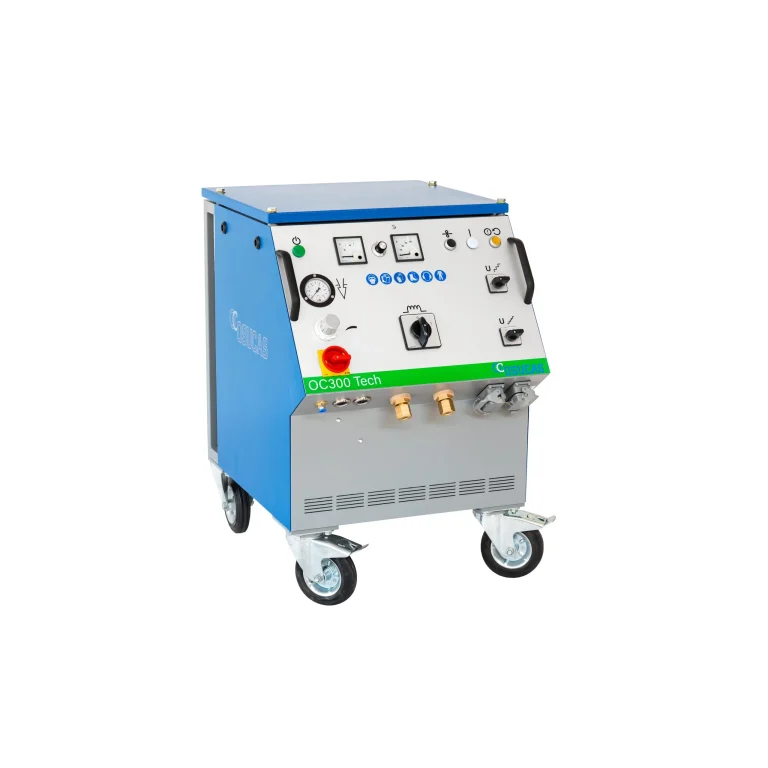

Stromquelle OC300Tech/OC200Tech (300/200 A DC, 100 % ED)

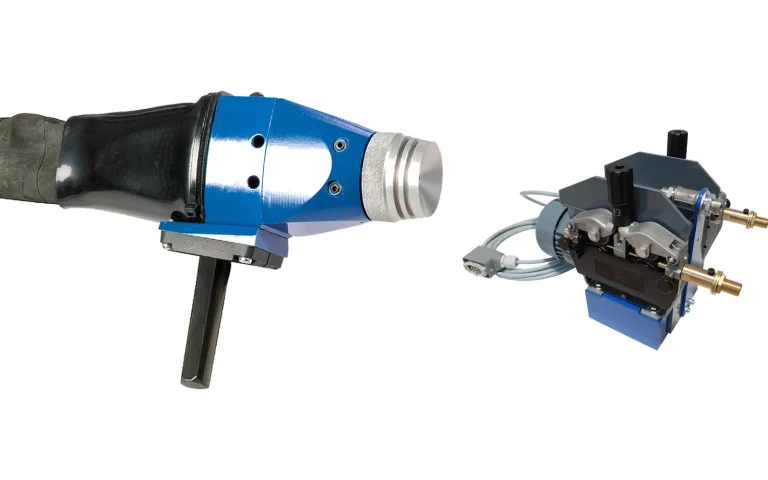

Drahtvorschubgetriebe WF6 mit 4-Rollen-Antrieb pro Draht
Support-Spritzapparat OC-Mini/Schub5 (ca. 1,1 kg, geschlossenes Düsensystem)
Schlauchpaket 4 + 1,5 m (Standard)
SPS-Steuerung für automatisierten Spritzprozess

Produktdetails

Spritzstrom max. (100 % ED): 300 A DC (200 A DC)
Leerlaufspannung: 26–39 V DC
Spritzspannung: 22–34 V DC
Spritzdraht-Ø: 1,6 mm
Gewicht Stromquelle: 200 kg
Schutzklasse: IP 21
Kühlart: Konvektion
Vorschubgetriebe WF6: 12 kg, Schlauchpaket 4 + 1,5 m
OC-Mini Gewicht: 1,1 kg (ohne Kabel-/Schlauchsatz)

Einsatzmöglichkeiten

Optimaler Einsatz für Großkonstruktionen wie Brücken, Offshore-Anlagen, Behälter, Türme und Schiffbau. Der kompakte OC-Mini/Schub5 Spritzapparat (ca. 1,1 kg) ermöglicht die Beschichtung schwer zugänglicher Bereiche direkt vor Ort im automatisierten Support-Betrieb.

Passende Drähte

Stahl14,1 – 15,3 kg/h (200 A: 9,4 – 10,2 kg/h)

Bronze18,6 – 20,4 kg/h (200 A: 12,4 – 13,6 kg/h)

NiCr 80/2016,2 kg/h (200 A: 10,8 kg/h)

Aluminium9,0 kg/h (200 A: 6,0 kg/h)

Technische Daten

Maximale Abschmelzleistung bei Nennstrom in kg/h. Die Praxiswerte können eventuell abweichen.

Abschmelzleistung Stahl14,1 – 15,3 (9,4 – 10,2) kg/h

Abschmelzleistung Bronze18,6 – 20,4 (12,4 – 13,6) kg/h

Abschmelzleistung NiCr 80/2016,2 (10,8) kg/h

Abschmelzleistung Aluminium9,0 (6,0) kg/h

Netzspannung3 x 400 V AC

Netzspannungstoleranz± 5 %

Netzfrequenz50/60 Hz

Anschlussstrom< 23 A

Netzabsicherung35 A
